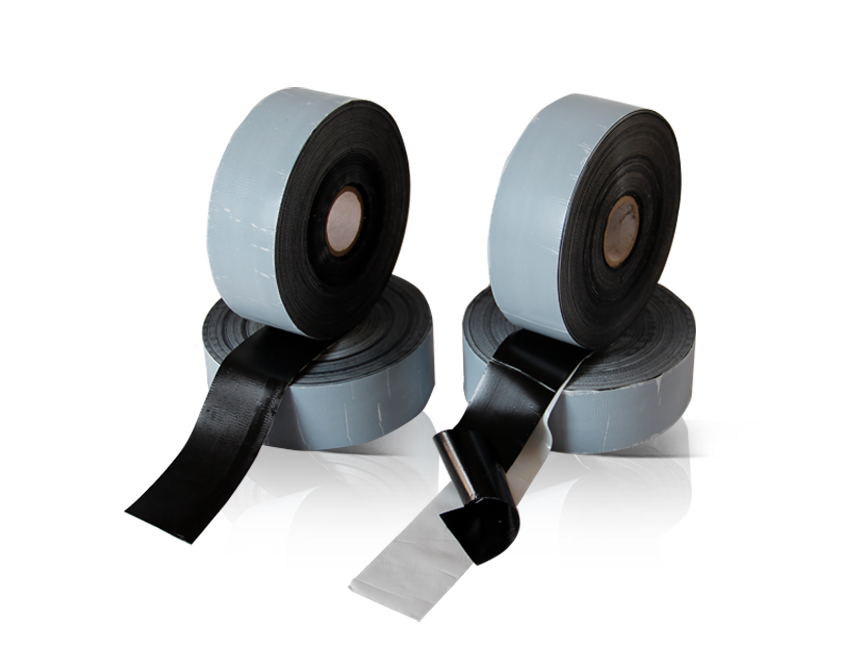

三層結構聚乙烯防腐膠帶是2004我公司應國外客戶要求,在傳統聚乙烯膠粘帶基礎上,依據歐洲EN 12068技術標準,自行研制、開發、生產的一種新型管道防腐膠帶。三層結構聚乙烯防腐膠帶,兩面都帶有無溶劑丁基橡膠膠層,中間是聚乙烯雙面糙毛壓延膜,通過雙機熱涂敷工藝刮膠后復離型膜制成。在國外廣泛應用于石油、天然氣、化工等行業和城建中給排水、煤氣埋地鋼質管道的外表面防腐,做內帶(防腐帶)與底漆和外保護聚乙烯膠粘帶配合使用。近幾年在國內上述行業和工程項目中也有采用。
三層結構聚乙烯防腐膠帶經檢測認定,各項指標優于SY/T0414 -2017標準要求。使我司成為國內外廣大用戶所認可的三層結構聚乙烯防腐膠帶生產廠家。
?
1、結構獨特,膠層均勻,大流動性,自融優異。
2、中間層與兩面膠層粘結力大,在存放和施工過程中不存在脫膠現象。
3、雙面膠層結構增強了與外帶(保護帶)膠層的融合。
4、粘結力的加強,陰極剝離減小。密封性能得到提高,水蒸氣滲透率減小。
5、產品絕緣性高而穩定,電阻增強,耐電擊高。
6、拉伸強和伸長率適當,便于機械和手工纏繞。
1.顏色:黑色
2.膠帶寬度:50~300mm
3.膠卷長度:15~30m
4.卷芯尺寸:38mm、76mm 紙芯或其他硬質塑料卷芯
5.包裝:紙箱m2
6.可根據客戶需要定制加工
如果您對三層結構聚乙烯防腐膠帶有問題需要了解,請直接撥打電話:0546-8740309,我公司將提供滿意的技術支持!
項 目 |
T 4762-30 |
T 4810-32 |
T 4100-40 |
T 4110-43 |
總厚度 |
0.762mm |
0.830mm |
1.00mm |
1.10mm |
膠層厚度(外) |
0.251mm |
0.160mm |
0.25mm |
0.41mm |
膠層厚度(內) |
0.251mm |
0.360mm |
0.50mm |
0.50mm |
基材厚度 |
0.250mm |
0.310mm |
0.25mm |
0.19mm |
拉伸強度 |
64.5 N/cm |
72 N/cm |
71 N/cm |
70 N/cm |
伸長率 |
510% |
570% |
550% |
530% |
剪切強度 |
0.054 N/mm2 |
0.060 N/mm2 |
0.060 N/mm2 |
0.060 N/mm2 |
對底漆剛的剝離強度在180 o |
||||
在23 oC |
18 N/cm |
20 N/cm |
28 N/cm |
28 N/cm |
在50 oC |
2.4 N/cm |
2.7 N/cm |
3.7 N/cm |
3.7 N/cm |
外層對內層的剝離強度180 o |
||||
在23 oC |
36 N/cm |
45 N/cm |
50 N/cm |
55 N/cm |
在 50 oC |
4.8 N/cm |
6.0 N/cm |
6.6 N/cm |
8.5 N/cm |
吸水率 |
0.06% |
0.05% |
0.05% |
0.05% |
水蒸氣透過率 |
0.13g/m2·24h |
0.075g/m2·24h |
0.075 g/m2·24h |
0.075g/m2·24h |
絕緣電阻 |
1012 Mohm |
1010 Mohm |
1012Mohm |
1014Mohm |
絕緣強度 |
41 KV/mm |
43 KV/mm |
43 KV/mm |
45 KV/mm |
抗沖擊性 |
15.3N·m |
15.5N·m |
15.3N·m |
15.5N·m |
適用溫度 |
-34 ~ +85 oC |

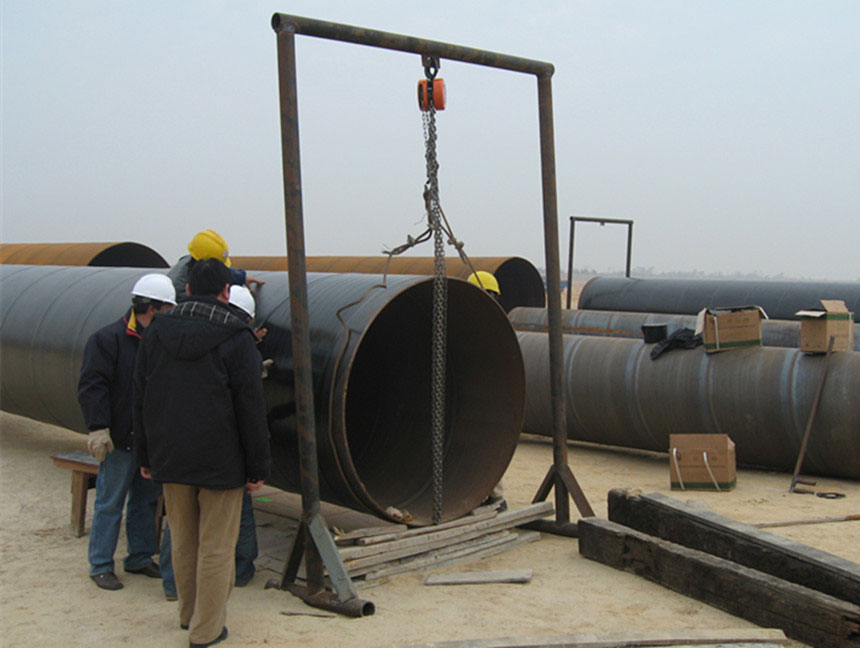

1、對管道表面進行除銹、除焊渣、除毛刺,清油污、清雜物,并保持清潔干燥。符合GB/T 8923要求,手工除銹應達到St3級,機械除銹應達到Sa2.5級。
2、底漆手工或機械涂刷,確保均勻,無漏涂。
3、底漆3~5分鐘表干后即可纏帶,纏繞聚乙烯防腐膠帶應符合工程設計防腐層等級及結構要求。
4、選用我公司生產的配套底漆P19。
5、施工溫度:-5~+50℃;禁止雨、雪、霧天濕度>85%情況下和風沙較大環境下露天施工。
1、防暴曬、防雨淋、防凍保溫、防止壓壞變形。
2、在運輸或存儲中受到-5℃以下暴凍時,需在20℃左右存放48小時,方可使用。
3、應在陰凉,溫度5~30℃,相對濕度<75%的庫房中存放,并遠離熱源與明火。
4、保質期限12個月。
