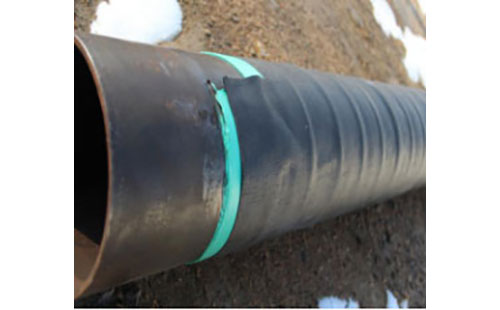

聚乙烯防腐膠粘帶使用壽命會受光、氧、水、溫度的影響

　　1、光老化壽命

? ? ? ?經實驗室證實用紫外線照射200小時相當于室外暴露一年的時間。根據這一理論，全民塑膠對聚乙烯防腐膠粘帶用紫外線照射了4000小時后再測其抗拉強度而無變化，僅延伸率降低了20%。以此認為聚乙烯防腐膠帶的室外暴露防腐壽命可以達到20年。

　　2、氧的影響

? ? ? 聚乙烯防腐膠粘帶吸氧后形成氧化物，通過測定氧化物量可以確定吸氧量。通常膠粘帶吸氧量在10ml/g時對膠粘帶性能影響很小。用更為嚴格的要求數值7ml/g作為壽命終點繪出阿雷尼烏斯曲線，從曲線上看出在80℃時膠粘帶的使用壽命為42年。

　　3、熱、氧、水產生的復合作用

? ? ? ?用測試聚乙烯防腐膠粘帶電阻率的變化來考慮復合作用，在120℃試驗10000小時也沒有達到壽命終點。采用8℃半減準則來計算聚乙烯防腐膠粘帶的壽命。即如果在T1℃下壽命為t1，則在T1+8℃下的壽命為0.5t1，按8℃半減準則，把120℃下的1×104小時換算成80℃時，其壽命為：3.2×105小時，大約等于36.5年。

　? 綜述以上實驗證明聚乙烯防腐膠粘帶使用壽命20年之久，是目前理想的管道防腐蝕保護材料。
